使用RocPro3D进行落石崩塌防护措施的尺寸设计

为了确定防护措施的尺寸设计（初步研究、运行研究等），需要回答以下问题

采用哪种类型的防护措施？

需要多少个？

它们**放在哪里？

它们的长度应该是多少？

它们的高度、倾角和容量应该是多少？

它们的设计置信度是多少？

为此，轨迹测量研究有助于识别岩崩风险区域，并提供定义研究区域内可能需要的缓解工程所需的信息。凭借其众多功能，RocPro3D 可以在防护设计的各个阶段为您的日常工作提供帮助。

位置调整至地形

虚设、网格或堤坝

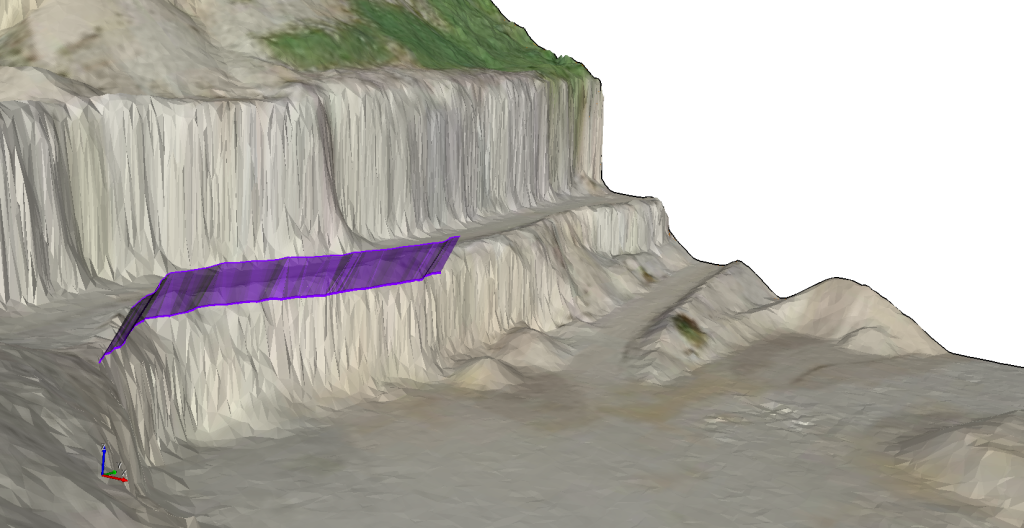

倾斜防护

长度测量

确定合适的位置

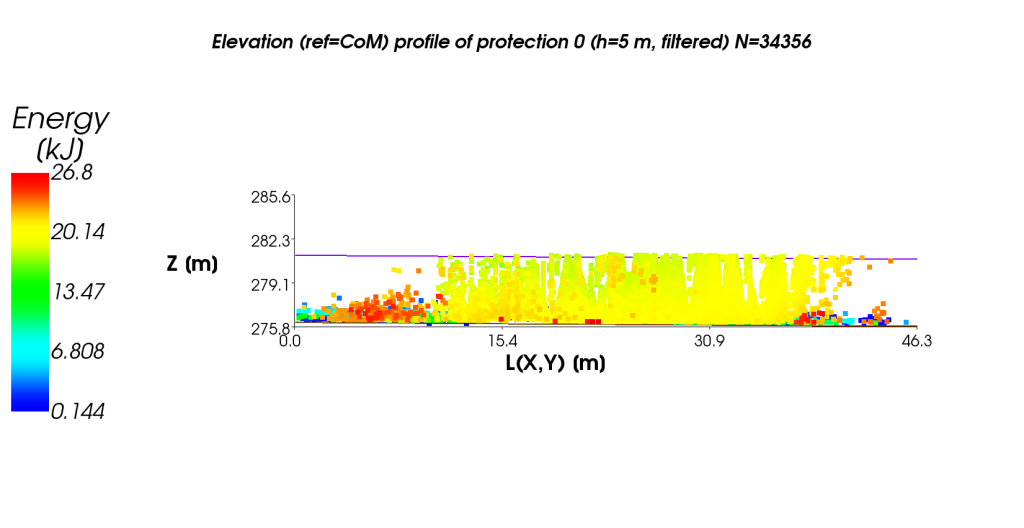

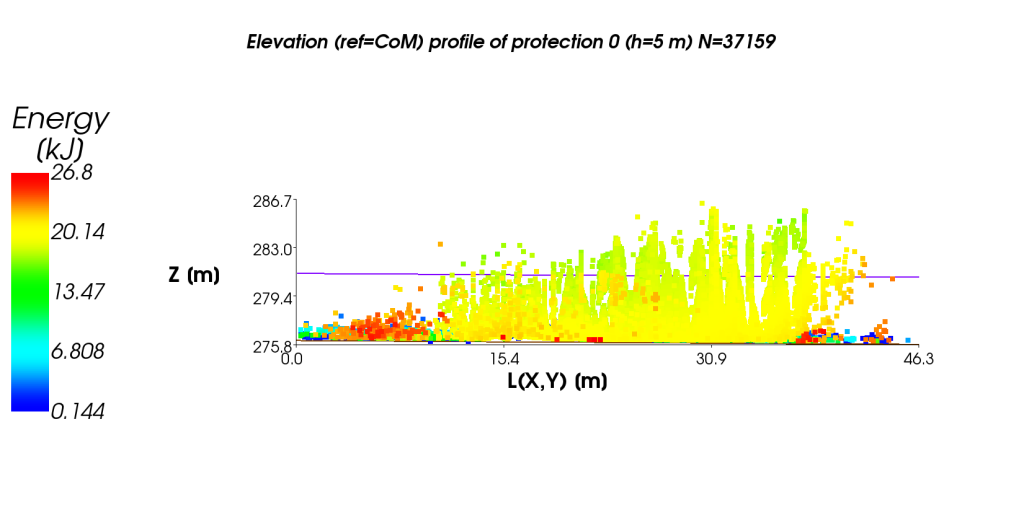

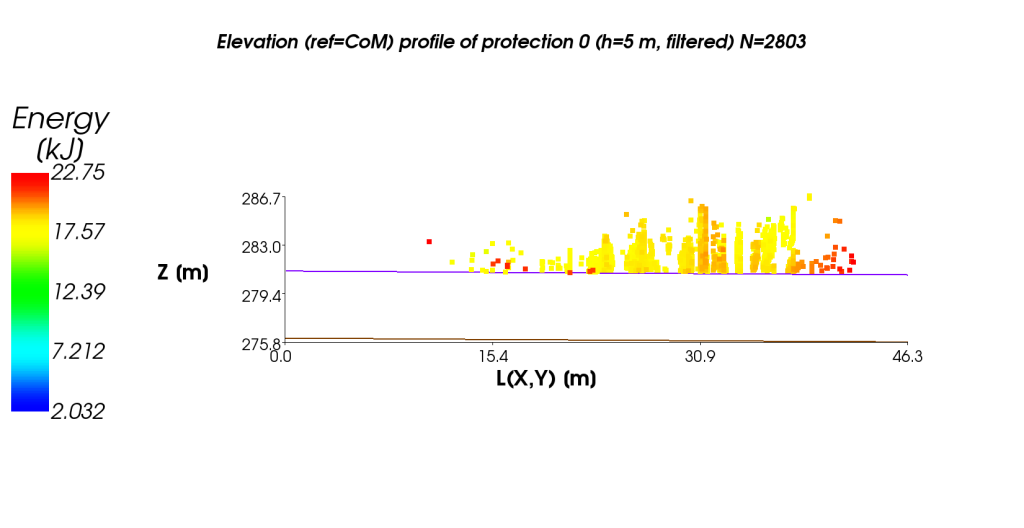

可视化防护影响

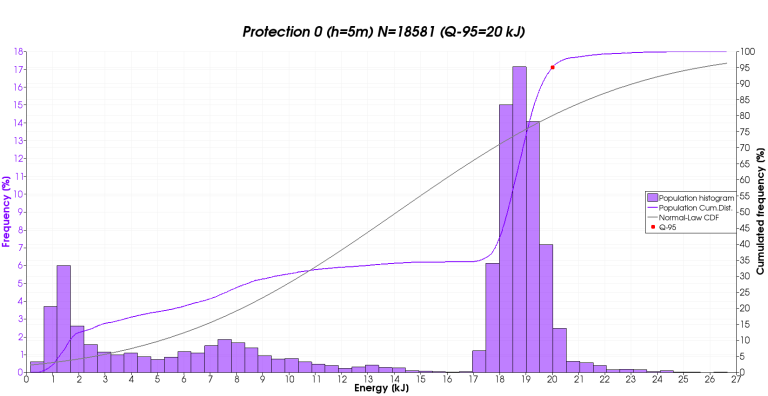

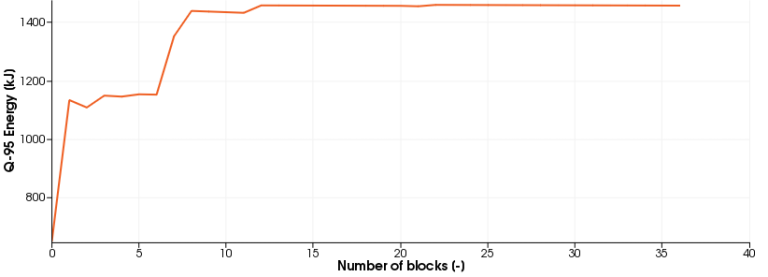

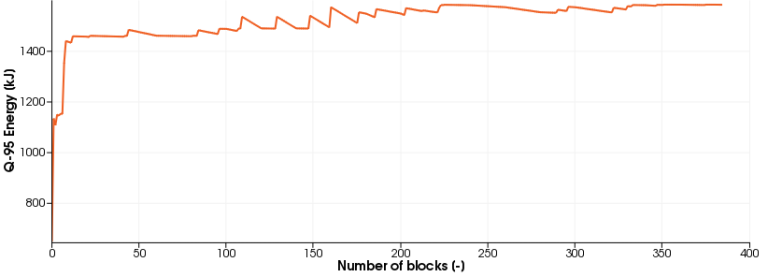

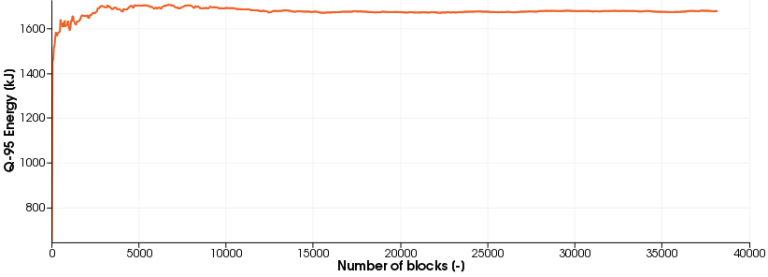

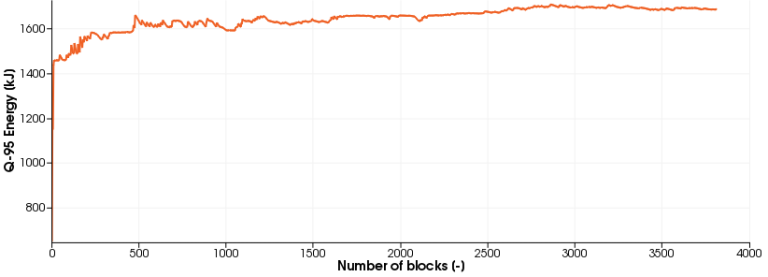

选择具有统计学意义的设计参数

确认防护设计

确定合适位置

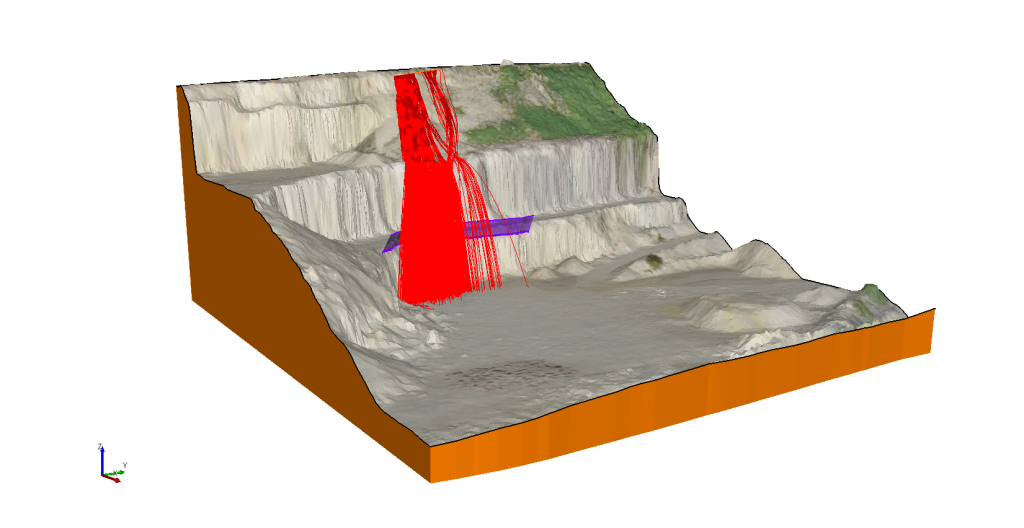

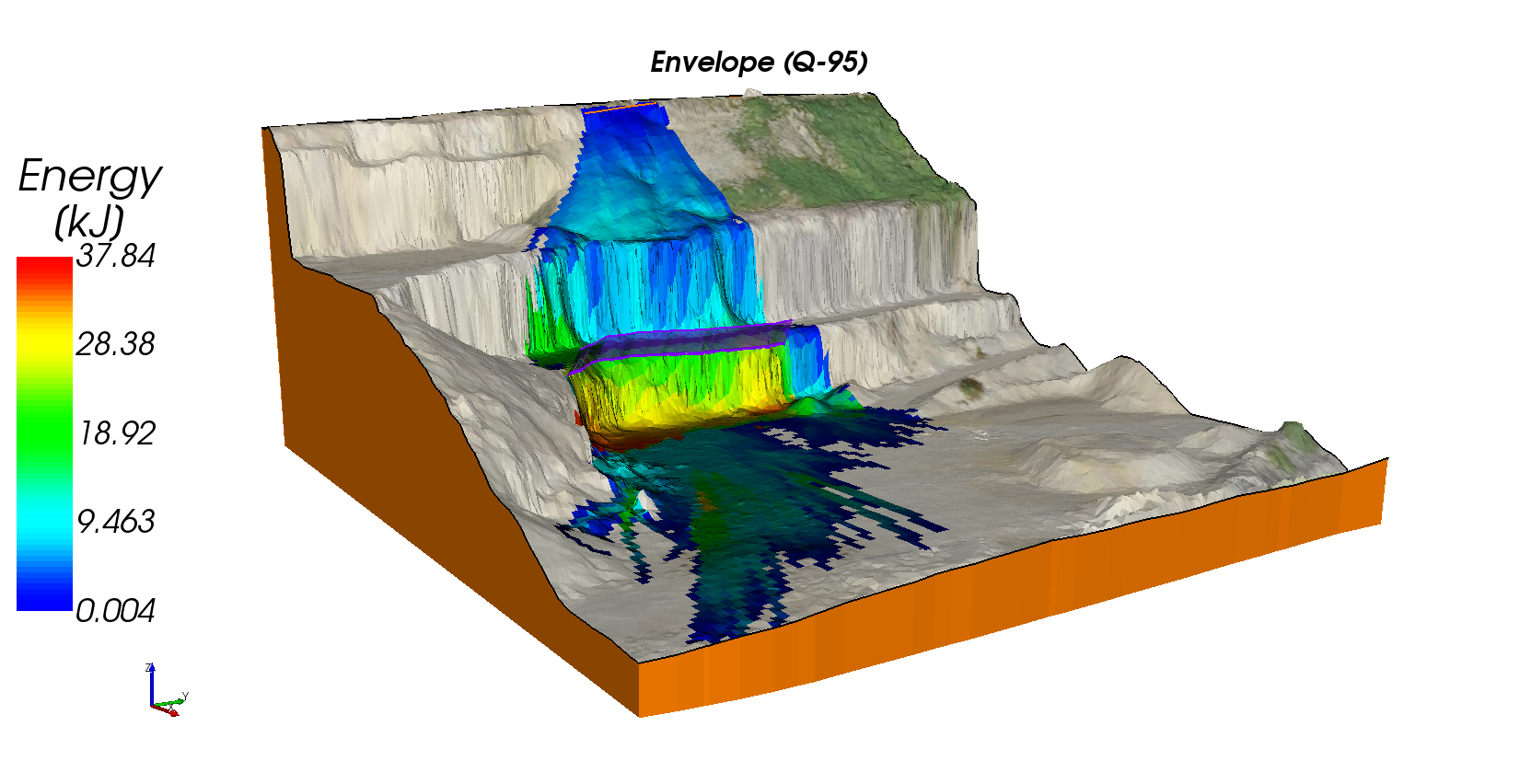

通过查看高度和能量图，您可以快速轻松地识别出可安装保护装置的优选区域，并开始进行保护装置的尺寸设计。

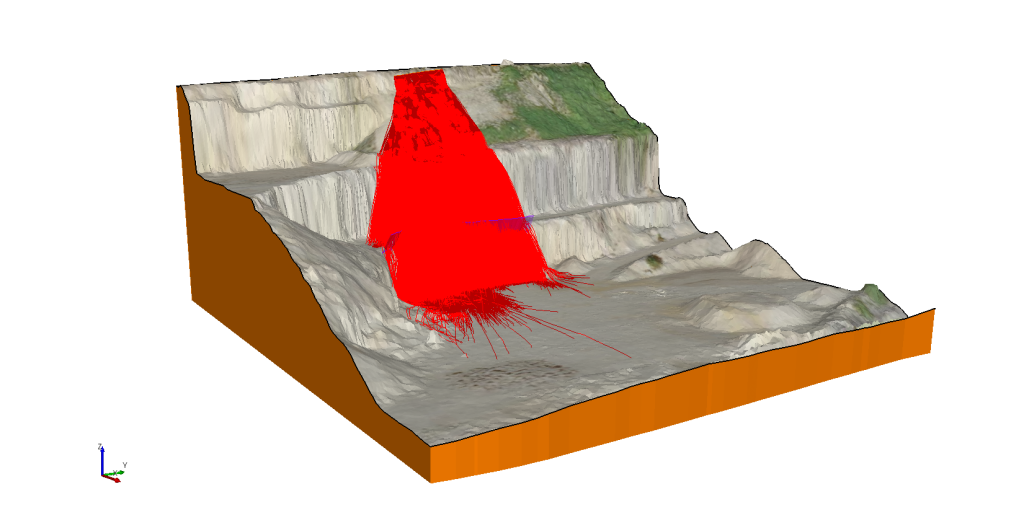

防护措施可以在地图和包络图上进行交互式移动，将区域的整体分析与防护措施的详细分析相结合！

确定合适保护位置。

防护定义

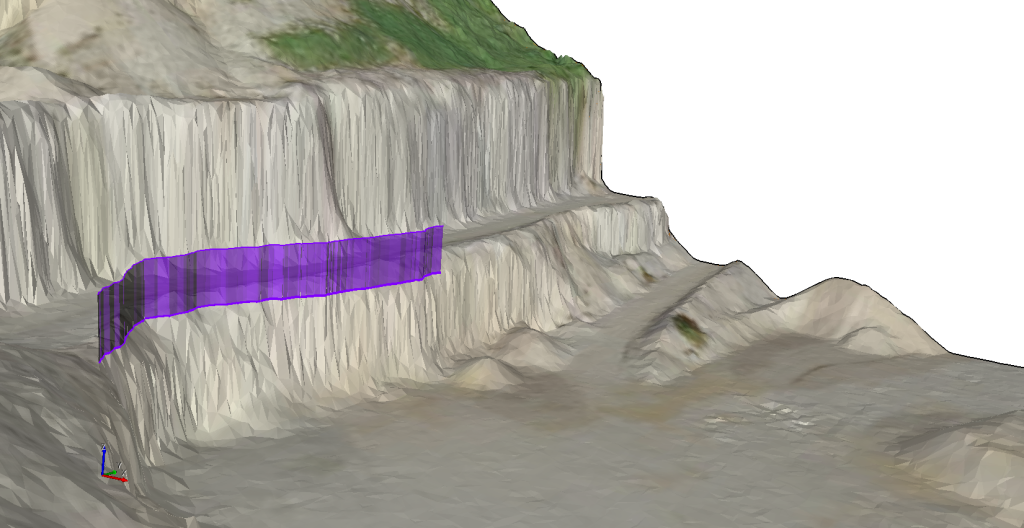

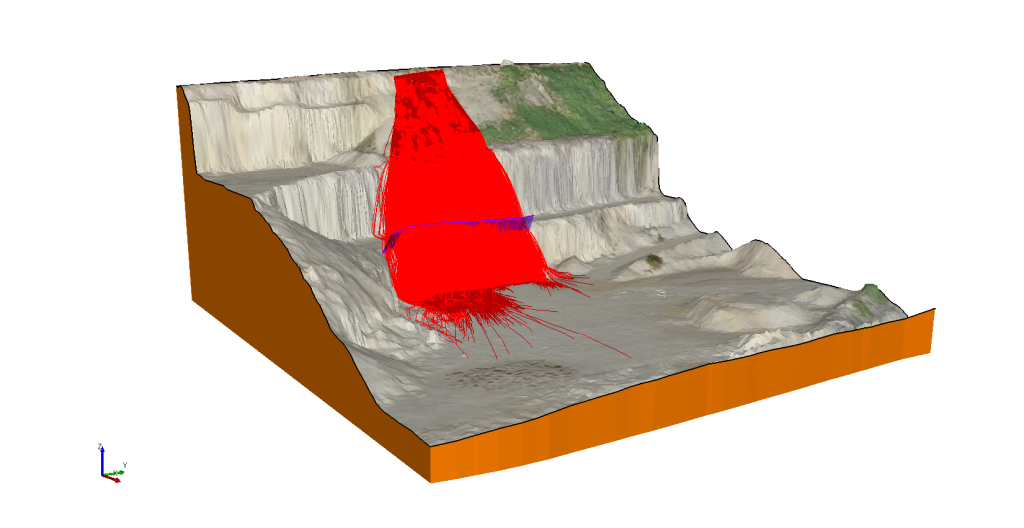

一键将防护定位至地形

在实际操作中，您只需在二维视图中使用鼠标定义两个点。这将创建一条二维平面上的防护直线。然后您可以选择“水平”基线投影，防护将准确贴合地形，这正是大多数情况下所需的效果。

也可以从RPRO或Shapefile文件导入防护，这些文件包含其几何形状和属性。一旦您创建了保护的几何形状和属性，就可以将其导出为点文件，例如供以后在第三方软件中使用。

多种方式可实现快速、简便且精准的防护定位！

保护类型：虚构、网状或堤坝

您可以将每种防护措施定义为：

虚拟防护措施，用作数据收集器，其容量为零，并定义一个虚拟高度。此类防护措施可在计算前后创建，并可进行交互式移动。在放置真实的防护措施（如护堤或防护网）之前分析结果时，这尤其有用。

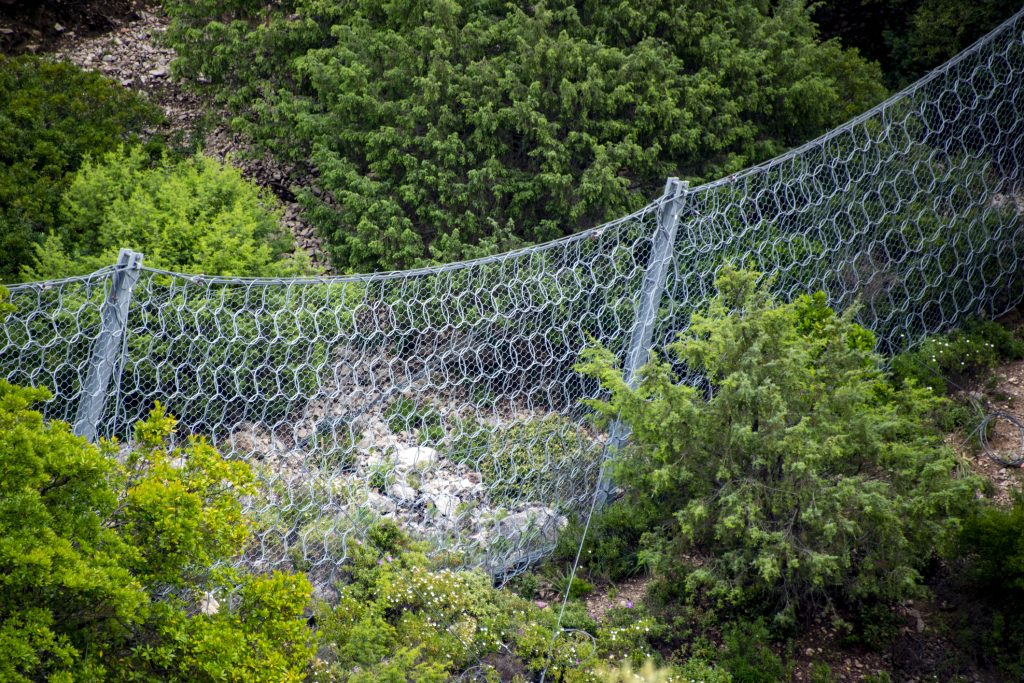

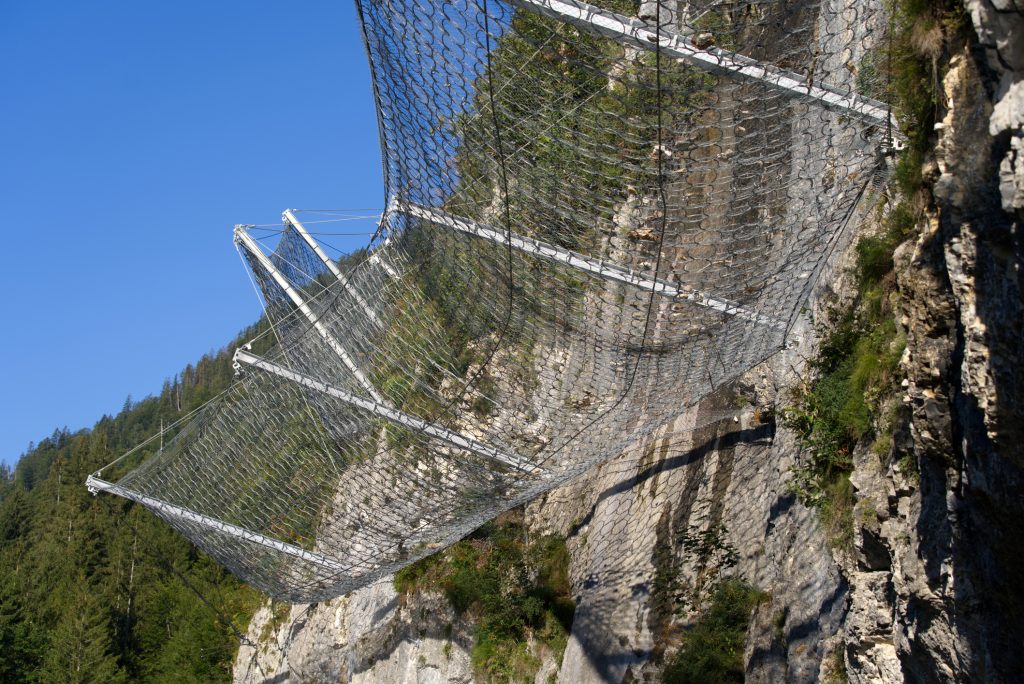

防护网，由容量和高度定义。容量可以手动输入，也可以从 ETAG 027 能量等级（MEL 或 SEL）中选择。
护堤（berm），由无限容量和高度定义。
